Heizkurve¶

Die Lambda Heat Pumps Integration unterstützt die Konfiguration von Heizkurven für jeden Heizkreis. Die Heizkurve bestimmt die Vorlauftemperatur basierend auf der Außentemperatur und ermöglicht eine energieeffiziente und komfortable Heizungssteuerung.

Übersicht¶

Die Heizkurven-Funktion verwendet drei Stützpunkte, um die Vorlauftemperatur in Abhängigkeit von der Außentemperatur zu berechnen. Die Integration interpoliert linear zwischen diesen Stützpunkten und berücksichtigt zusätzliche Einflussfaktoren wie Flow-Line-Offset, Raumthermomenter-Anpassung und ECO-Modus.

Funktionsweise¶

Die Heizkurven-Berechnung erfolgt in mehreren Schritten:

1. Lineare Interpolation: Basierend auf der aktuellen Außentemperatur wird zwischen den drei Stützpunkten interpoliert
2. Flow-Line-Offset: Ein manueller Offset kann hinzugefügt werden
3. Raumthermomenter-Anpassung: Bei aktiviertem Raumthermomenter wird die Vorlauftemperatur basierend auf der Raumtemperatur angepasst
4. ECO-Modus: Im ECO-Modus wird eine Temperaturreduktion angewendet

Heizkurven-Stützpunkte¶

Für jeden Heizkreis stehen drei Number-Entities zur Verfügung, die die Heizkurven-Stützpunkte definieren:

Kaltpunkt (-22°C)¶

• Entity-ID: number.*_hc1_heating_curve_cold_outside_temp
• Bereich: 15.0 bis 75.0 °C
• Schrittweite: 0.1 °C
• Standardwert: 48.3 °C
• Beschreibung: Vorlauftemperatur bei einer Außentemperatur von -22°C

Mittelpunkt (0°C)¶

• Entity-ID: number.*_hc1_heating_curve_mid_outside_temp
• Bereich: 15.0 bis 75.0 °C
• Schrittweite: 0.1 °C
• Standardwert: 39.0 °C
• Beschreibung: Vorlauftemperatur bei einer Außentemperatur von 0°C

Warmpunkt (+22°C)¶

• Entity-ID: number.*_hc1_heating_curve_warm_outside_temp
• Bereich: 15.0 bis 75.0 °C
• Schrittweite: 0.1 °C
• Standardwert: 32.0 °C
• Beschreibung: Vorlauftemperatur bei einer Außentemperatur von +22°C

Hinweis: Die Entity-IDs variieren je nach Konfiguration (Legacy-Modus oder Standard-Modus) und Name-Präfix.

Berechnung der Vorlauftemperatur¶

Die Integration berechnet die Vorlauftemperatur automatisch basierend auf folgenden Faktoren:

1. Grundwert aus Heizkurve¶

Zuerst wird der Grundwert durch lineare Interpolation zwischen den Stützpunkten berechnet:

• Außentemperatur ≥ +22°C: Verwendet den Warmpunkt-Wert
• Außentemperatur zwischen 0°C und +22°C: Interpoliert zwischen Mittelpunkt und Warmpunkt
• Außentemperatur zwischen -22°C und 0°C: Interpoliert zwischen Kaltpunkt und Mittelpunkt
• Außentemperatur ≤ -22°C: Verwendet den Kaltpunkt-Wert

Beispiel: Bei einer Außentemperatur von 10.7°C und den Standardwerten: - Mittelpunkt (0°C): 39.0°C - Warmpunkt (+22°C): 32.0°C - Interpolierter Wert: ≈ 35.6°C

2. Flow-Line-Offset¶

Ein manueller Offset kann über die Number-Entity number.*_hc1_flow_line_offset_temperature hinzugefügt werden:

• Bereich: -10.0 bis +10.0 °C
• Standardwert: 0.0 °C
• Verwendung: Für manuelle Anpassungen der Vorlauftemperatur

3. Raumthermomenter-Anpassung¶

Wenn die Raumthermomenter-Steuerung aktiviert ist, wird die Vorlauftemperatur basierend auf der Differenz zwischen Soll- und Ist-Raumtemperatur angepasst:

Anpassung = (Soll-Temperatur - Ist-Temperatur - Offset) × Faktor

Weitere Informationen: Raumthermomenter

4. ECO-Modus¶

Wenn der Heizkreis im ECO-Modus (operating_state = 1) ist, wird eine Temperaturreduktion angewendet:

• Entity-ID: number.*_hc1_eco_temp_reduction
• Bereich: -10.0 bis 0.0 °C
• Standardwert: -1.0 °C
• Beschreibung: Temperaturreduktion im ECO-Modus

Die ECO-Temperaturreduktion wird zur berechneten Vorlauftemperatur addiert (negativer Wert = Reduktion).

Konfiguration¶

Heizkurven-Stützpunkte anpassen¶

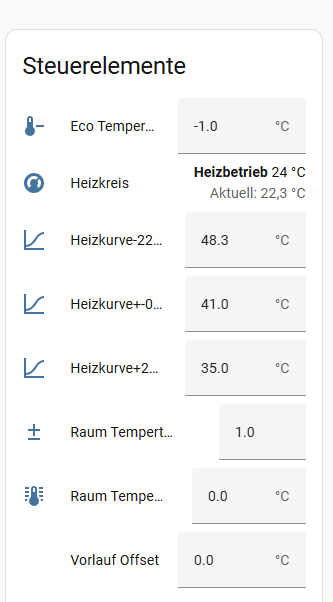

1. Öffnen Sie Home Assistant:
2. Gehen Sie zu Einstellungen → Geräte & Dienste
3. Suchen Sie nach Ihrer Lambda-Integration

4. Klicken Sie auf das Gerät für den gewünschten Heizkreis

5. Heizkurven-Stützpunkte finden:

6. Suchen Sie nach den Number-Entities:

   • Heizkurve-22°C (Kaltpunkt)
   • Heizkurve+-0°C (Mittelpunkt)
   • Heizkurve+22°C (Warmpunkt)

7. Werte anpassen:

8. Klicken Sie auf die jeweilige Number-Entity
9. Passen Sie den Wert an Ihre Anforderungen an
10. Die Änderung wird sofort übernommen

Berechneter Sensor¶

Die Integration erstellt automatisch einen Sensor, der die berechnete Vorlauftemperatur anzeigt:

• Entity-ID: sensor.*_hc1_heating_curve_flow_line_temperature_calc
• Name: "Heizkurve Vorlauf ber."
• Einheit: °C
• Aktualisierung: Automatisch bei Änderungen der Außentemperatur oder Heizkurven-Stützpunkte

Dieser Sensor zeigt die final berechnete Vorlauftemperatur nach allen Anpassungen (Heizkurve, Flow-Line-Offset, Raumthermomenter, ECO-Modus).

Aus welchen Werten wird die Entity berechnet?¶

Die Entity sensor.*_hc1_heating_curve_flow_line_temperature_calc wird in der Klasse LambdaHeatingCurveCalcSensor (template_sensor.py) berechnet. Verwendet werden:

Hinweis: * steht für deinen Geräte-/Namenspräfix (z. B. eu08l), hc1 für Heizkreis 1 (bei mehreren Heizkreisen hc2 usw.).

Template-Sensor ohne Lambda-Integration (Standalone)¶

Wenn Sie Home Assistant nutzen, aber nicht diese Lambda-Integration (z. B. andere Wärmepumpe oder manuelle Heizungssteuerung), können Sie die gleiche Heizkurven-Berechnung mit einem Template-Sensor nachbilden. Der Sensor berechnet die Vorlauftemperatur aus der Außentemperatur und drei Stützpunkten (lineare Interpolation wie oben).

Voraussetzungen¶

• Ein Sensor für die Außentemperatur (z. B. sensor.outside_temperature oder sensor.weather_temperature).
• Drei Werte für die Heizkurven-Stützpunkte:
• Kaltpunkt (-22 °C): Vorlauftemperatur bei -22 °C Außentemperatur (z. B. 50 °C).
• Mittelpunkt (0 °C): Vorlauftemperatur bei 0 °C (z. B. 41 °C).
• Warmpunkt (+22 °C): Vorlauftemperatur bei +22 °C (z. B. 35 °C).

Diese Werte können fest im Template stehen oder aus Input-Number-Helfern kommen (dann sind sie im UI änderbar).

Variante A: Feste Stützpunkte im Template¶

In Einstellungen → Geräte & Dienste → Helfer → Template-Sensor einen neuen Sensor anlegen, oder in configuration.yaml unter template: einbinden:

# configuration.yaml (Ausschnitt)
template:
  - sensor:
      - name: "Heizkurve Vorlauf berechnet"
        unique_id: heating_curve_flow_standalone
        unit_of_measurement: "°C"
        state: >
          {% set t = states('sensor.outside_temperature') | float(10) %}
          {% set y_cold = 50.0 %}
          {% set y_mid = 41.0 %}
          {% set y_warm = 35.0 %}
          {% set x_cold = -22 %}
          {% set x_mid = 0 %}
          {% set x_warm = 22 %}
          {% if t >= x_warm %}
            {{ y_warm | round(1) }}
          {% elif t > x_mid %}
            {{ (y_mid + (t - x_mid) * (y_warm - y_mid) / (x_warm - x_mid)) | round(1) }}
          {% elif t > x_cold %}
            {{ (y_cold + (t - x_cold) * (y_mid - y_cold) / (x_mid - x_cold)) | round(1) }}
          {% else %}
            {{ y_cold | round(1) }}
          {% endif %}

• sensor.outside_temperature durch Ihre Außentemperatur-Entity ersetzen.
• y_cold, y_mid, y_warm (50, 41, 35) nach Bedarf anpassen.

Variante B: Stützpunkte aus Input-Number-Helfern¶

Zuerst drei Helfer → Zahl anlegen (z. B. input_number.heating_curve_cold, input_number.heating_curve_mid, input_number.heating_curve_warm) mit Min/Max z. B. 15–75 °C und gewünschten Standardwerten. Dann den Template-Sensor so definieren, dass er diese Entities liest:

template:
  - sensor:
      - name: "Heizkurve Vorlauf berechnet"
        unique_id: heating_curve_flow_standalone
        unit_of_measurement: "°C"
        state: >
          {% set t = states('sensor.outside_temperature') | float(10) %}
          {% set y_cold = states('input_number.heating_curve_cold') | float(50) %}
          {% set y_mid = states('input_number.heating_curve_mid') | float(41) %}
          {% set y_warm = states('input_number.heating_curve_warm') | float(35) %}
          {% set x_cold = -22 %}
          {% set x_mid = 0 %}
          {% set x_warm = 22 %}
          {% if t >= x_warm %}
            {{ y_warm | round(1) }}
          {% elif t > x_mid %}
            {{ (y_mid + (t - x_mid) * (y_warm - y_mid) / (x_warm - x_mid)) | round(1) }}
          {% elif t > x_cold %}
            {{ (y_cold + (t - x_cold) * (y_mid - y_cold) / (x_mid - x_cold)) | round(1) }}
          {% else %}
            {{ y_cold | round(1) }}
          {% endif %}

• sensor.outside_temperature durch Ihre Außentemperatur-Entity ersetzen.
• input_number.heating_curve_* durch Ihre Helfer-IDs ersetzen; die float(50) usw. sind Fallbacks, wenn die Entity noch keinen Wert hat.

Formel (Kurz)¶

• Außentemperatur ≥ +22 °C: Ausgabe = Warmpunkt.
• Zwischen 0 °C und +22 °C: Lineare Interpolation zwischen Mittelpunkt und Warmpunkt:
  Vorlauf = y_mid + (t − 0) × (y_warm − y_mid) / 22
• Zwischen -22 °C und 0 °C: Lineare Interpolation zwischen Kaltpunkt und Mittelpunkt:
  Vorlauf = y_cold + (t − (−22)) × (y_mid − y_cold) / 22
• Außentemperatur ≤ -22 °C: Ausgabe = Kaltpunkt.

Optional können Sie einen Flow-Line-Offset (z. B. aus einem weiteren input_number) addieren, indem Sie im Template zum Endergebnis + states('input_number.flow_offset') | float(0) hinzufügen.

Feineinstellung¶

Flow-Line-Offset verwenden¶

Der Flow-Line-Offset eignet sich für: - Temporäre Anpassungen: Kurzfristige Erhöhung oder Reduzierung der Vorlauftemperatur - Feineinstellung: Kleine Korrekturen ohne Änderung der Heizkurven-Stützpunkte - Saisonale Anpassungen: Anpassung für Übergangszeiten

Beispiel: Wenn die Heizung etwas zu kalt ist, können Sie einen Flow-Line-Offset von +2.0°C setzen, ohne die gesamte Heizkurve zu ändern.

ECO-Modus nutzen¶

Der ECO-Modus reduziert die Vorlauftemperatur, um Energie zu sparen:

• Aktivierung: Automatisch, wenn der Heizkreis im ECO-Betriebszustand ist
• Konfiguration: Über die Number-Entity eco_temp_reduction
• Empfehlung: -1.0°C bis -3.0°C für moderate Energieeinsparung

Hinweis: Eine zu starke Reduktion kann den Komfort beeinträchtigen.

Überwachung und Logging¶

Die Integration protokolliert die Heizkurven-Berechnung im Home Assistant Log:

Heizkurven-Wert sensor.eu08l_hc1_heating_curve_flow_line_temperature_calc:
ambient=10.70°C, y_cold=48.30°C, y_mid=39.00°C, y_warm=32.00°C,
interpolated=35.60°C, flow_offset=0.00°C, rt_enabled=True,
delta=0.90°C, offset=0.00, factor=1.00, adjustment=0.90°C,
eco_reduction=0.00°C (op_state=0) -> 36.50°C

Die Log-Meldung zeigt: - ambient: Aktuelle Außentemperatur - y_cold, y_mid, y_warm: Heizkurven-Stützpunkte - interpolated: Ergebnis der linearen Interpolation - flow_offset: Flow-Line-Offset - adjustment: Raumthermomenter-Anpassung - eco_reduction: ECO-Temperaturreduktion - op_state: Betriebszustand des Heizkreises - -> result: Finale berechnete Vorlauftemperatur

Weitere Informationen¶

• Raumthermomenter - Integration externer Raumthermomenter-Sensoren
• Technische Berechnungsdetails - Detaillierte Beschreibung der Berechnungslogik
